產品概述：
     雙錐回轉真空干燥機是集混合-干燥于一體的新型干燥機。將冷凝器，真空泵與干燥機配套，組成真空干燥裝置。（如不需要回收溶劑，冷凝器可不用）本機設計先進，內部結構簡單，清掃容易，物料 能夠全部排出，操作簡便。能降低勞動強度改善工作環境。同時因容器本身回轉時物料亦轉動但器壁上不積料，故傳熱系數較高，干燥速率大，不僅節約能源，而且物料 干燥均勻充分，質量好。可廣泛應用于制藥、化工、食品、染料等行業的干燥。符合藥品管理規范“GMP”的要求。

工作原理 ：
      SZG 雙錐回轉真空干燥機為雙錐形的回轉罐體，罐內在真空狀態下，向夾套內通入蒸汽或熱水進行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥效率，達到均勻干燥的目的。

特點：
 1、容器不斷旋轉，物料加熱表面得以更新
 2、間接加熱，不會被污染
 3、熱效率高，比一般烘箱提高2倍以上
 4、容器旋轉速度可在3-13rpm范圍內調節
 5、恒溫控制溫度由數顯儀顯示

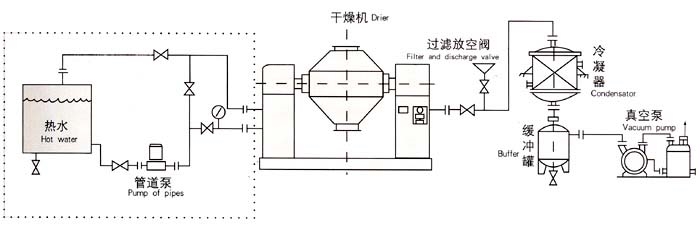

工藝流程圖：

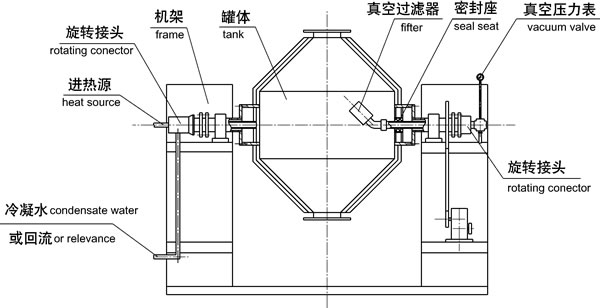

結構流程圖：

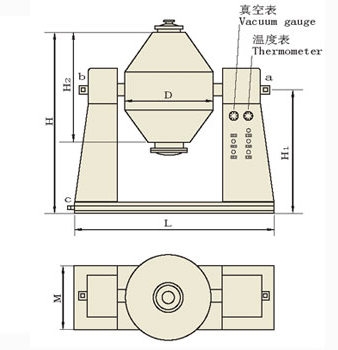

SZG 系列雙錐回轉真空干燥機




技術參數：

雙錐回轉真空干燥機

罐 內 容 積	100	350	500	750	1000	1500	2000	3000	4500
裝 料 容 積	≤ 50	≤ 175	≤ 250	≤ 375	≤ 500	≤ 750	≤1000	≤1500	≤ 2250
轉 速	3-13
電 機 功 率	0.75	1.1	1.5	2	3	3	4	7.5	11
占 地 面 積 長 × 寬	2160 × 800	2260 × 800	2350 × 800	2560 × 1000	2860 × 1300	3060 × 1300	3760 × 1400	3760 × 1800	3960 × 2000
回 轉 高 度	1750	2100	2250	2490	2800	2940	2990	3330	4100
罐 內 設 計 壓 力	-0.1-0.15
夾 套 設 計 壓 力	≤0.3
工作溫度	罐內≤85      夾套≤140
用冷凝器時，真 空泵型號，功率	2X - 15A 2KW	2X - 15A 2KW	2X - 30A 3KW	2X - 30A 3KW	2X - 70A 5.5KW	JZ JX 300 - 8 7KW	JZ JX 300 - 4 9.5KW	JZ JX 600 - 8 11KW	JZ JX 600 - 4 20.5KW
不用冷凝器時真空泵型號，功率	SK- 0.4 1.5KW	SK- 0.4 1.5KW	SK- 0.8 2.2KW	SK- 2.7B 4KW	SK- 2.7B 4KW	SK- 3 5.5KW	SK- 6 11KW	SK- 6 11KW	SK- 9 15KW
重量	800	1100	1200	1500	2800	3300	3600	5200	6800

注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小。

訂貨須知：
1．加熱分蒸氣、熱水、導熱油加熱三種方式；
2．訂貨時請注明物料所能承受的溫度或干燥機的使用溫度，以便本廠為您選擇或提供熱源；
3．干燥粘性物料時，本廠將在罐內特別設計“抄板”結構；
4．真空干燥系統中涉及的附件，我廠均可為用戶提供和安裝，請在訂貨中說明；
5．本廠可對用戶提出的特殊要求設計、制造和安裝；
6．整體設備配套按需要加價。

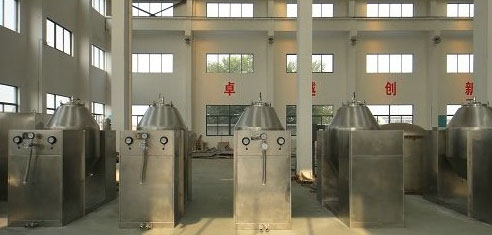

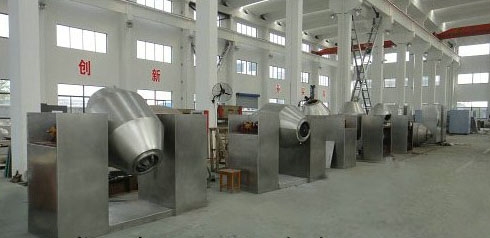

SZG 系列雙錐回轉真空干燥機：
